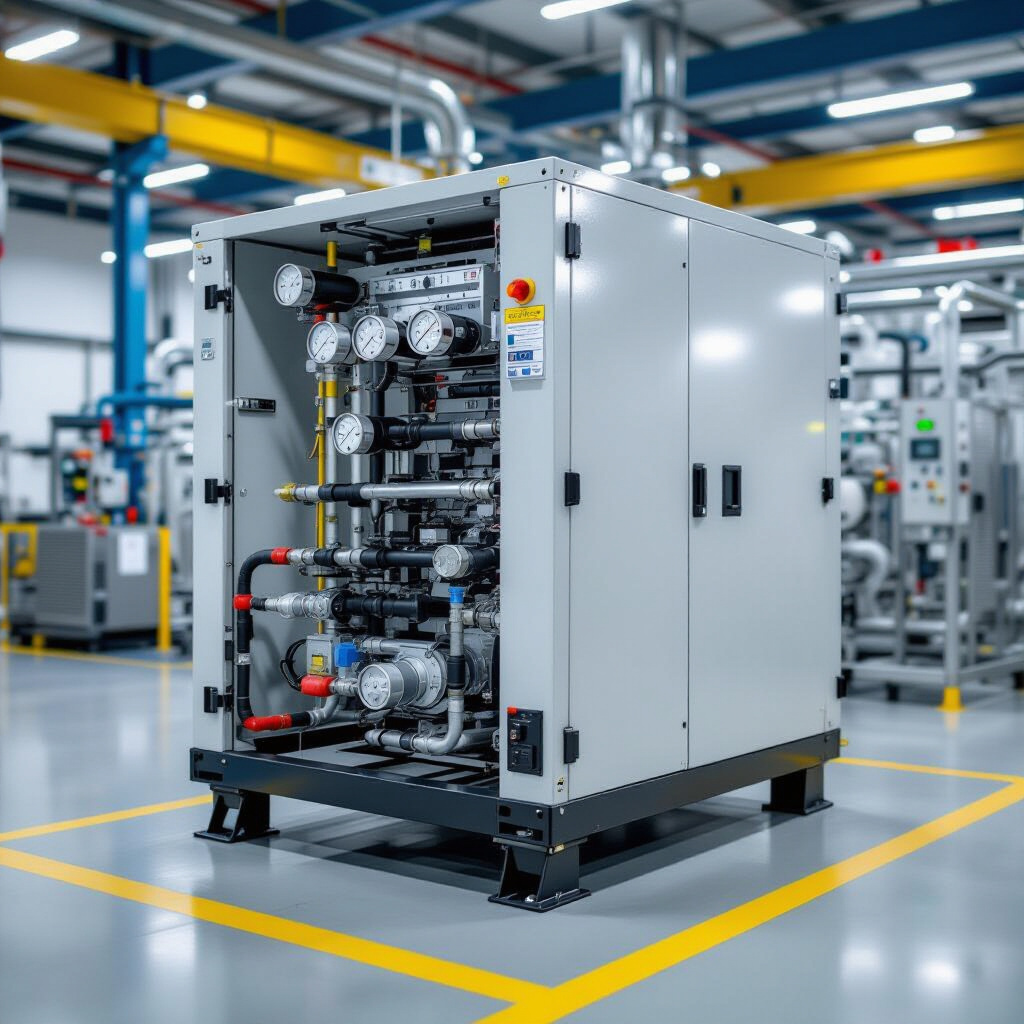

Блочный тепловой пункт: обзор конструкции, принципа работы и ключевые параметры

Назначение и область применения блочных тепловых пунктов

Блочный тепловой пункт (БТП) представляет собой модульный комплект оборудования для приёма и распределения тепла между магистральной сетью и потребителями. Типичные задачи — дистанционное приготовление сетевой воды, поддержание заданной температуры подачи, учёт теплоэнергии и защита сети от аварийных режимов. Подробности и нормативные ориентиры можно найти на странице «Купить блочные тепловые пункты».

Применение БТП охватывает многоквартирные дома, административные и производственные здания, объекты с централизованным теплоснабжением. Модульная компоновка облегчает транспортировку и монтаж на площадке с ограниченным пространством, снижая время ввода в эксплуатацию по сравнению с поэлементной сборкой.

Типовые сценарии использования и преимущества модульной компоновки

Модульный БТП поставляется в заводской комплектации: корпус, внутренняя разводка, теплообменник, насосы, запорная арматура, автоматика. Преимущества включают компактность (габариты модулей обычно от 1×1×2 м до 3×2×2,5 м в зависимости от мощности), заводскую наладку и меньший объём сварочных работ на объекте. Модули удобны для унификации: типовые мощности и типовые схемы упрощают подбор и сокращают риски ошибок при проектировании.

Ограничения и условия, при которых БТП предпочтительнее традиционных узлов

БТП целесообразен при ограниченных сроках монтажа, затруднённом доступе для монтажа крупного оборудования или при необходимости минимизировать работы в машинном отделении. Ограничения возникают при нестандартных гидравлических условиях (например, очень высокие давления или агрессивные теплоносители), когда требуется специализированное оборудование или крупногабаритные теплообменники, не укладывающиеся в модуль.

Комплектующие и принцип работы БТП

БТП состоит из теплообменника, насосного оборудования, запорно-регулирующей арматуры, системы автоматики и приборов учёта. Принцип работы: сетевой теплоноситель передаёт энергию через теплообменник потребительской, насос обеспечивает циркуляцию, автоматика регулирует температуру и расход в зависимости от внешних и внутренних параметров.

Устройство теплообменника и выбор типа для конкретной схемы

Два основных типа теплообменников — пластинчатые и корпусно-трубные. Пластинчатые компактнее и дают большую удельную площадь теплопередачи, удобны при чистом теплоносителе и перепадах температур; их гидравлическое сопротивление обычно выше. Корпусно-трубные применяются при загрязнённых средах, высоких давлениях и температуре. При выборе учитываются тепловая нагрузка, допустимое падение давления и склонность теплоносителя к образованию отложений.

Насосы, арматура и логика распределения теплоносителя

Насосы подбираются по требуемому расходу и напору; расчёт расхода выполняется через тепловую мощность: Q (м3/ч) = P (кВт) / (ρ·cp·ΔT)·3600, где ρ≈1000 кг/м3, cp≈4180 Дж/(кг·К). Пример: при P=200 кВт и ΔT=20 К расход ≈8,6 м3/ч. Для определения напора суммируются статический перепад и гидравлические потери. Электроприводы чаще выбирают с частотным регулированием для экономии электроэнергии. Запорная и регулирующая арматура включает задвижки, балансировочные вентили и предохранительные устройства; их расположение определяется гидравлической схемой и требованиями обслуживания.

Гидравлические схемы и алгоритмы регулирования

Типичные гидравлические схемы — прямое подключение, с байпасом, с рециркуляцией. Выбор зависит от характеристик сети, требуемых температурных режимов и необходимости балансировки потоков.

Схема прямого подключения и её особенности

При прямом подключении сетевой теплоноситель проходит через теплообменник и возвращается в сеть. Преимущество — простота и минимальные материалы. Особенности: необходимость учёта ΔT сети (часто 95/70 °C или 75/45 °C), обеспечение предохранительной арматуры и контроля протечек, а также применение теплообменников, рассчитанных на заданное рабочее давление и перепад температур.

Схема с байпасом, рециркуляцией и балансировкой

Байпас обеспечивает поддержание минимального расхода через теплообменник при низкой нагрузке; рециркуляция поддерживает постоянную температуру в разводке потребителя. Балансировочная арматура позволяет распределять расход между контурами и снижать риск переохлаждения отдельных ветвей. При проектировании учитывают необходимость установки датчиков температуры и расхода в ключевых точках.

Проектирование: расчёты и требования нормативов

Проектирование включает расчёт тепловой нагрузки, подбор оборудования, проверку на соответствие нормативам по монтажу и безопасности, а также обеспечение учёта тепла.

Расчёт тепловой нагрузки и подбора мощности оборудования

Расчёт тепловой нагрузки выполняется по пиковой и среднесезонной потребности, с учётом коэффициентов запасов и сезонности. При подборе мощности ориентируются на пиковые нагрузки и снижение эффективности в частичных режимах; обычно закладывают запас 10–20% в зависимости от неопределённости нагрузочной кривой.

Основные нормативные требования к монтажу и учёту тепла

Монтаж должен соответствовать требованиям по прочности и герметичности трубопроводов; гидравлические испытания проводят при 1,25–1,5 расчетного рабочего давления. Приборы учёта подлежат метрологической поверке в соответствии с эксплуатационной инструкцией; периодичность поверки расходомеров обычно составляет 1–4 года в зависимости от типа и условий эксплуатации.

Монтаж, пусконаладка и ввод в эксплуатацию

Монтаж включает подготовку фундамента и опор, выверку осей, сварку и фланцевые соединения, утепление и подключение автоматики. Пусконаладка завершается испытаниями и оформлением приёмной документации.

Ключевые этапы монтажа и контрольные испытания

Этапы: установка модуля, присоединение магистралей, гидроиспытание, продувка и промывка системы, наладка насосов и автоматики. Контрольные испытания включают проверку на герметичность, измерение перепадов давления и подтверждение заданных температурных режимов при штатной и аварийной конфигурациях.

Проверки автоматики и метрологическая поверка приборов

Автоматика тестируется на корректность срабатывания по датчикам температуры и давления, на отключение при аварии и на логику регулирования. Приборы учёта должны пройти поверку и быть внесены в приёмную документацию.

Эксплуатация, обслуживание и диагностика неполадок

Эксплуатация БТП предполагает регулярный контроль параметров, ведение журнала состояния и выполнение регламентных работ.

Регламентные работы, периодичность и журналирование операций

Регламент включает периодическую проверку уплотнений, тесты насосов и автоматики, промывку теплообменников по мере необходимости. Частота обслуживания зависит от режима работы; визуальные и функциональные проверки проводят ежемесячно, основные сервисные операции — ежегодно. Все операции фиксируются в журнале обслуживания с указанием дат и показаний приборов.

Типичные неисправности, методы их выявления и устранения

Частые неисправности: падение температуры на потребителе при снижении пропускной способности (засор теплообменника или насосный износ), повышение энергопотребления (несоответствие КПД насосов или неправильный режим), протечки и коррозионные повреждения. Диагностика включает анализ температурных и давленческих профилей, сравнение фактического расхода с расчётным, визуальный осмотр и контроль состава теплоносителя.

Меры по повышению надёжности и энергоэффективности

Повышение надёжности достигается правильным подбором материалов, организацией водоподготовки и оптимизацией режимов работы. Энергоэффективность зависит от теплопотерь, регулирования насосных установок и качества теплообмена.

Решения по изоляции, водоподготовке и оптимизации режимов

Изоляция трубопроводов обычно выполняется толщиной 50–100 мм с материалом λ≈0,035–0,04 Вт/(м·К) для снижения теплопотерь. Водоподготовка — удаление жесткости, контроль кислородной коррозии и ингибирование — снижает скорость образования отложений и коррозии. Оптимизация режимов включает применение частотных приводов и регулирование по наружной температуре, стремясь к ΔT сети 20–30 К для снижения расхода теплоносителя и сокращения энергозатрат.

Организация мониторинга, телеметрии и анализа эксплуатационных данных

Удалённый мониторинг включает передачу данных о расходе, температуре и давлении в режиме реального времени. Анализ трендов позволяет выявлять отклонения на ранней стадии: снижение ΔT при росте энергопотребления указывает на загрязнение теплообменника или неправильную балансировку; падение давления — на протечки или воздушные захваты. Система телеметрии должна обеспечивать хранение данных минимум за 12 месяцев для сопоставления сезонных изменений.
